多種混合がれきの大規模分別処理装置「SUPEX-Trommel System」
津波で押し流されたがれきには、ありとあらゆるものが混ざり合っています。
がれき処理でまず重要なのは、がれきから可燃物や金属、土砂などを細かく分別する作業です。
弊社が提供する「SUPEX-Trommel System」は、韓国の国家プロジェクトで使用されている最終処分場からのゴミ分別システムです。
震災がれきに流用することできわめてスピーディー、且つ大規模な分別処理を実現します。
処理能力
可燃物・土砂の分離効率95%を実現！
| 区分 | 大型選別システム | 中型選別システム | 小型選別システム |
|
|---|---|---|---|---|
| システム構成 | 処理能力 | 65m³/hr | 40m³/hr | 25m³/hr |
| システム規格 | 27.0×2.5×3.5m | 25.0×2.5×3.0m | 20.0×2.0×3.0m | |
| 設置面積 | 270m³ （27m×10m≒82坪） |
250m³ （25m×10m≒75坪） |
160m³ （20m×8m≒48坪） |
|
| 電源 | 3相 380V | |||
| 運転要員 | 3人 | 2人 | ||
| 処理効率 | 可燃物分離効率 | 95% | ||
| 掘削土砂分離効率 | 95% | |||

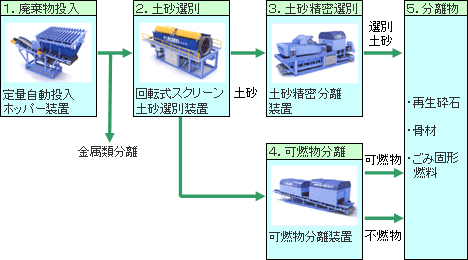

システム構成

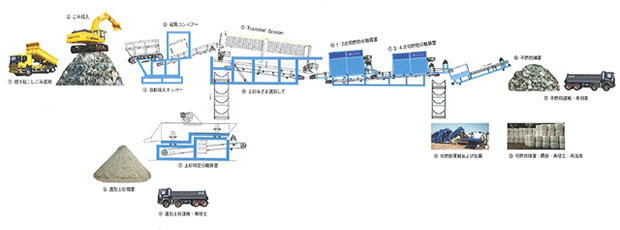

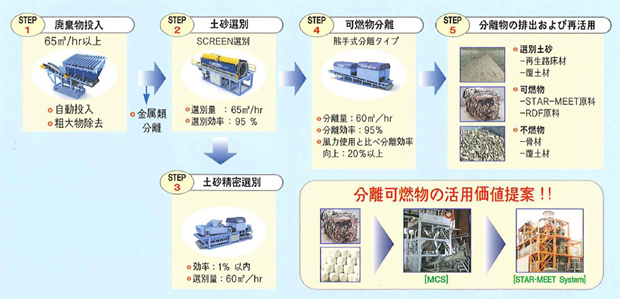

全体の構成
混合がれきは、まずは土砂と可燃物とに選別されます。次に土砂については、さらに精密に選別し、埋め戻しに再利用したり、再生路床材としてリサイクルします。
土砂を取り除いたゴミについては、可燃物と不燃物とに分離します。可燃物はごみ固形燃料として利用します。また、不燃物についても再生骨材などに再利用します。

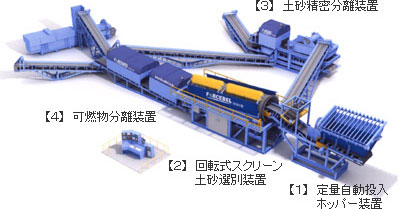

構成1. 定量自動投入ホッパー装置
【主な特徴】
- 廃棄物の定量自動投入
- 粒径（300mm以下）
- 粗大物を除去
- 磁気選別機により、金属類を分類
【処理能力】
- 選別量：65m³/hr以上

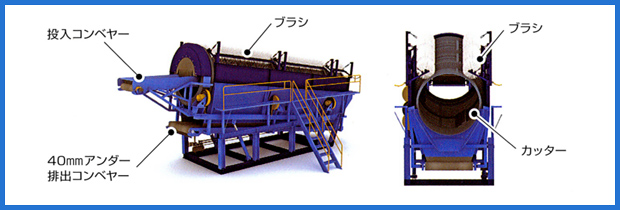

構成2. 回転式スクリーン土砂選別装置 (Trommel Screen System)
【主な特徴】
- 掘り起こされた混合廃棄物内から、土砂だけを取り除き、ゴミを分離する
- スクリーン内部のウィング装置で、高含水率廃棄物の選別にも卓越した性能を発揮
- 目づまり現象も解消
- 外側はブラシ、内側はブレードカッターにて
【処理能力】
- 選別量：65m³/hr
- 選別効率：95%
構成3. 土砂精密分離装置
【主な特徴】
- ゴミを除去した土砂から、微細異物質を精密に選別
- 粒径（35mm～20mm）
- 弾性振動体と磁気ブラシを使用
【処理能力】
- 選別量：60m³/hr
- 選別効率：95%
構成4. 可燃性分離装置
【主な特徴】
- 土砂を除去したゴミの中から、可燃物を選別・分離
- 粒径（200mm～35mm）
- 熊手式分離タイプで、風力式と比べて分離効率が20%以上も向上
- 含水率30%まで対応
【処理能力】
- 選別量：60m³/hr
- 選別効率：95%
埋め立て廃棄物選別工程および処理能力
Trommel Screen System仕様
| 型式 | トロンメル | トロンメル アンダーコンベア |
トロンメル オーバーコンベア |
|---|---|---|---|
| 小型選別システム | φ1600×L5000 | W1200 | W750×2本 |
| 中型選別システム | φ1600×L6000 | W1400 | W900×2本 |
| 大型選別システム | φ1600×L8000 | W1600 | W900×2本 |
運用事例と品質保証
1. 韓国での適用事例

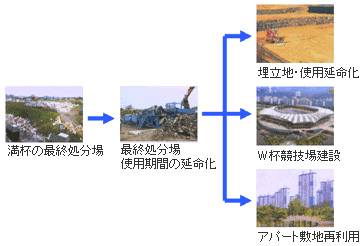

ごみ埋立地を、W杯競技場に再利用！
韓国環境省は国庫支援を通して、全国1,170ヶ所の使用終了埋立地の整備と、242ヶ所の最終処分場使用延命事業を推進しています。
2. 性能および施工品質保証
韓国環境省 環境新技術認定
- 韓国環境省 環境新技術指定 第52号
- 韓国環境省 環境技術検証 第45号
国家次世代環境技術指定
- 研究課題名： 埋め立て廃棄物選別再活用システム
- 開発期間： 2002年6月～2005年5月
- 研究開発費： 15億ウォン
ISO9001、ISO14001 認証取得
SUPEX-Trommel Systemは、韓国 FORCEBEL社の商標です。
カタログ A3サイズ（閲覧用 48.3MB）津波土砂分離機「PGS」- POWER GRIND SCREEN - (パワー グラインド スクリーン)
PGSは津波土砂に含まれるがれき成分と土砂の細分選別を行なう装置です。
回転選別機（トロンメル）に圧力による強制排出機能を加えた“新機能型” 篩機
回転方向の異なるローターと網目を持つ内ドラムとの間に原料を投入し、解砕を行いながら、解砕翼（板羽）により強制的に内ドラム外部に排出します。
内ドラム外部に排出された原料は、内ドラムの外側に設置した解砕翼により外ドラムとの間で解砕され、強制的に外部に排出されます。

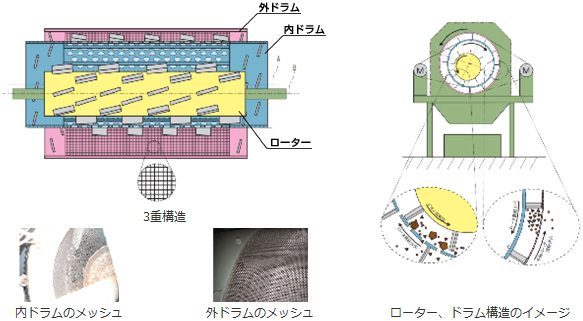

選別構造

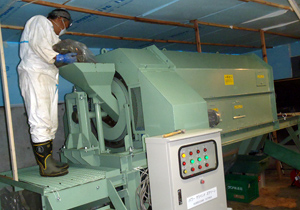

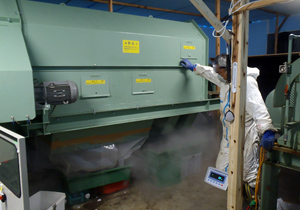

テスト機
※いつでも津波土砂の持ち込み検査可能です。
原理

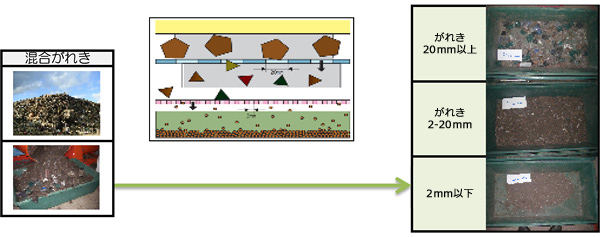

振動する篩に上部からゴムのヘラを使い圧力をかける事で、解砕しながら強制的に篩目を通過させ、津波土砂を粒径別に選別します。
また、篩の構造で最も問題となる、目詰まりは、作用するゴムべらの圧力により同時に除去が出来るため、メンテナンスが容易な構造となっています。

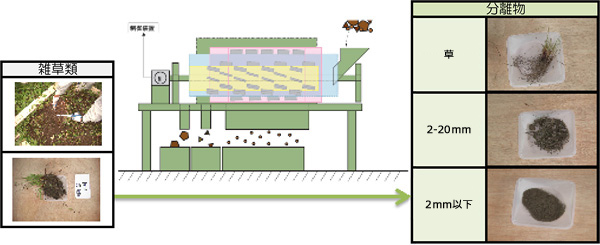

選別例-1
選別例-2
仕様
| 型式 | 第一分別 | 第二分別 | 第三分別 |
|---|---|---|---|
| KA-1504005 | 150-40mm | 40-5mm | 5mm以下 |
| KA-1002002 | 100-20mm | 20-2mm | 2mm以下 |
| KB-15020 | 150-20mm | 20mm以下 | − |
| KB-10010 | 100-10mm | 10mm以下 | − |

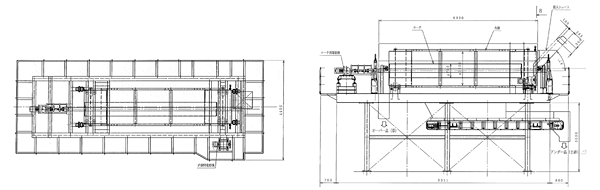

外形図（KA-150405型）
実績
1.山田地区災害廃棄物破砕・選別等 業務委託
- 委託者：岩手県
- 受託者： (株)奥村組・日本国土開発(株)・陸中建設(株)・
吉川建設(株)・(有)佐藤建業特定業務共同企業体
業務概要
- 施工場所：岩手県下閉伊郡山田町船越
- 工期：平成25年3月1日～平成26年3月31日
- 委託数量：214,320t
業務内容
- 仮置場 場内整備工 1式
- 一次仮置場 粗選別・積込 1式
- 二次仮置場 混合廃棄物破砕・選別工 1式
- コンクリートガラ破砕・選別工 1式
- 収集運搬工 1式
- 環境モニタリング 1式
- 廃棄物広域処理工 1式
2.石巻災害廃棄物破砕・選別処理業務
- 委託者：石巻市長 亀山 紘
- 受託者：株式会社奥村組 東北支店
業務概要
- 作業場所：石巻市雄勝字寺4-3（雄勝中学校校庭内）
- 履行期間：平成24年1月20日～平成25年10月31日
- 委託数量：90,000t（推軽量）
処理内容
- 施設規模：150t／日 以上
- 運転時間：8時間／日
- 処理対象物：可燃性災害廃棄物等（混合廃棄物を粗選別した後のがれき類）
- 破砕寸法：φ300mm以下（土砂類 φ30mm以下）
選別物
7品目に選別します。
- 金属類
- 可燃物
- コンクリートガラ
- アスファルトガラ
- 木くず
- 土砂
- その他（危険物等）
4.宮城県石巻市において、がれき処理システム導入
- 発注者：宮城県
- 受注者：鹿島・清水・西松・佐藤・飛島・竹中土木・
若築・橋本・遠藤特定建設工事共同企業体
業務概要
- 作業場所：宮城県石巻市
- 履行期間：2011年9月〜2014年3月
- スーペックスシステム導入：2013年2月〜
